頂級導線製作指南 (MOGAMI 3173線材)

導線製作

MOGAMI 3173

先看看介紹~

MOGAMI 3173線身柔軟易於加工，標示為阻抗110歐姆的AES/EBU數位信號線，內有兩條18AWG線徑的導線（分別由19蕊31AWG高純度無氧銅構成）、一條地線與外圍的隔離網，並有兩條透明LDPE吸振膠條吸收導線內部的微小振動。3173的傳導損失極低，當數位信號線使用時傳導長度可達300公尺，也很適合用於平衡或非平衡的類比信號傳輸場合。

那麼~是不是真的可以用數位線來當一般導線呢~

我們看看美國聲學工程協會和歐洲廣播聯盟(AES/EBU)怎麼說~

美國聲學工程協會和歐洲廣播聯盟(AES/EBU)共同制定了數位音頻的標準。
本標準中與線有關的兩個關鍵的電氣參數為依據採樣率的數率(見下表)和特性阻抗
：雙絞線的結構特性阻抗為110歐姆±20%，而同軸線的特性阻抗為75歐姆。
採樣率 頻寬

44.1 kHz 5.644 MHz
48 kHz 6.144 MHz
96 kHz 12.228 MHz
192 kHz 24.576 MHz

一般導線(類比)頻寬只需要20~20K Hz ,數位線則可達20M以上

那麼~類比線可以用於數位信號傳輸嗎？

可以，但只能用於大約15M的距離。
確切的長度由糾錯性能和接收器的信號不穩定公差決定。
大多數類比線的特性阻抗為40歐姆到70歐姆。
與110歐姆標稱特性阻抗的大大的不匹配，會造成信號的反射和不穩定，導致接收器的錯碼。
此外，類比線的高電容會大大增加數位方波的上升時間。

那麼~數位線可以用於類比信號傳輸嗎？

當然，數位線的電容極低，因此比類比線更為優異。

ok~既然學術單位都這麼說了~就大膽的用吧~

開始嘍~

NEUTRIK NP2X-B 原裝鍍金頭~可靠的好玩意

銲錫用WBT 含銀

把溫控烙鐵調到銲錫標示的最佳溫度180度

將接觸面用酒精清潔乾淨

剝線

將隔離,地線,跟橘白導線剝到建議的長度

這頭是線接輸入的地方,把屏蔽也絞好上銲錫
這種結構的線做單端接地,不然屏蔽就沒效果了

這端將地線跟屏蔽都銲上
皆下來將兩條主導線緊壓到導線頭上
注意:請不要預銲,確保導線是直接接觸到導線頭!!

接著上銲錫,要確定有完全固定每一條銅線千萬不能有”脫毛”

接著依個人喜好使用絕緣膏塗抹在導線頭內部,避免舞台表演發生短路
這次是使用737高壓絕緣膏

完成接輸入 input 的一邊

接輸出Output 把屏蔽切乾淨,留導線,地線

按之前的原則焊接

完工!! 是不是很有質感啊~

1176 全按鈕模式 的擁有者

Urei-1176

擁有全按鈕模式 All-Button Mode ="four button trick" = "British Mode"

無數經典Rock歌曲的衝擊力就是利用她表現的~特別是Rock 的小鼓 (SN)

Universal Audio 則是復刻這台~也就是 常見的 UA 1176
Urei 1178則是雙聲道 = Universal Audio 2-1176

附帶一題 Urei~ 其實就是JBL的前身~





背面~連接方式是用端子台~有點麻煩~UA新做的就改用一般XLR座了~



序號~9122H



~ 早期的保險絲裡面是用電阻~

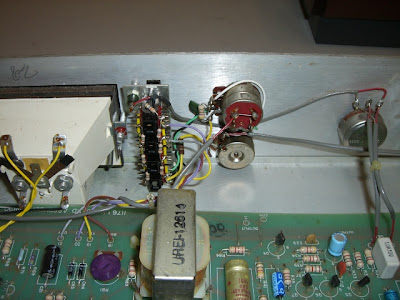

內部圖~

白色電容: MMKO-EVOX

藍色電容: Philips

黑色電容: nichicon

IC1: LF356

IC2:ne5532

金色電容:Frako W. germany

天藍色電容:Rubycon

變壓器 年份 1983

VR : A.B MEX100 Type (J)

J型~?真怪~A.B這公司也沒見過...

背面~

電晶體有需要型號跟我說~

一般普遍認為Urei版聲音比UA的好,我想就像是復刻真空管一樣吧~

有日本人將C24,C25,C26 加大 ~外掛好幾個像可樂瓶一樣大的~

About 1176 的聲音

~衝擊&有力 ~ input輸入能力非常高

著名的滾石樂團在70年代初期的鼓就大量使用1176

大和魂 DJ MIXER TECHNICS SH-EX1200

大和魂DJ MIXER TECHNICS SH-EX1200

(轉貼請注明出處)

EX1200 Technics 真是偏愛這個數字,經典的1200唱盤就是~!!

這於這台Mixer會不會繼承1200這個數字的傳統呢~呵呵

又為何稱呼這寶貝大和魂呢,大家看下去就知道了...

首先,在高雄的SPIN ,PAUL的推薦下,決定我人生第一台DJmixer就是他了

依慣例,機器一來第一件事就是把她脫光~才知道是不是真材實料,呵呵~

先簡單介紹她的特色

1:DMC大賽指定用機

2:附上備用CROSSFAER一組

其他,沒啥特別的XD

正典的是,他的 Crossfaer是-光學-這種價位居然用上光學Crossfaer還附上備用的

擺明的就是要你練到掛嘛~Cool

但是這樣還不能稱上大和魂

外包裝

出現了~黑色的面版,金色的旋扭,還有大大的EX字樣

亂有戰鬥氣息的

皆下來,很多人都不知道的,當你打開包裝會想說,奇怪?怎麼沒看到備份的Crossfaer

打開肚子的兩顆螺絲~

出現啦~

有圖有真相,原來是直接裝在機器內部,這樣就不怕找不到了~Cool

裡面還有一個功能調整的開關~

皆下來是內部結構

紮實的鍍金端子

這樣看很清楚每塊板子的功能都是獨立的,減少互相的干擾

藍色的電容可是 ELNA 的RE3系列~發燒補品耶~

跟High-End不相上下,紅色的PP電容大大的M標誌,也是國際牌自家的高檔貨

跟黑色的Nichicon電容, IC清一色是NEC的,

根本就是日本高級材料大集合,光看都過癮,日本人的驕傲全都用上了

DMC官方Mark 跟 Made in Japan 標誌

這台Mixer不光是made in Japan,內部跟本沒有一樣不是日本生產的嘛~

跟很多打著made in Japan 裡面卻都是一些大陸的廉價材料的機器XXX

這台Mixer就像武士一般,將洗鍊的功力隱藏在樸實的外表下,所以啦

我覺得這台mixer真是太有大和魂啦~
